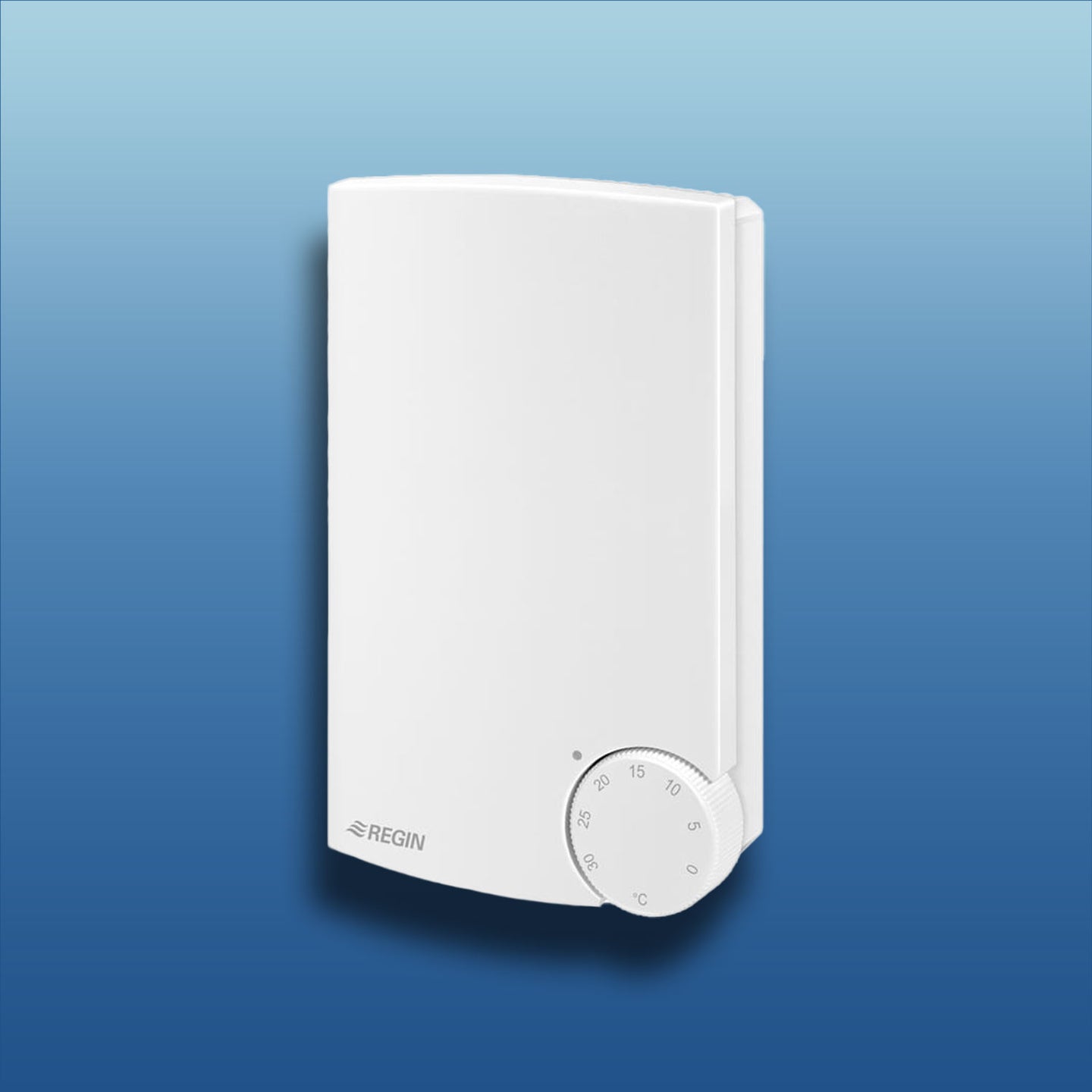

REGIN Heizleistungsregler PULSER-M

Der Triac-Regler ist zur Heizleistungsregelung der Elektro-Heizregister bestimmt. Der Heizleistungsregler ist kompatibel mit ein- und zweiphasen Heizregistern. Das Gehäuse ist aus Kunststoff hergestellt. Es verfügt über einen integrierten Thermofühler zur Regelung der Raumtemperatur, einen Temperatursteller und Klemmen zum Anschluss eines externen Haupt-Temperatursensors und Mindest- und Höchstwertsensoren. Die Einstellung beim Betrieb mit Belastung 230 und 400 V erfolgt automatisch, dabei wird die Die Regelung (P bzw. PI) automatisch vorgewählt. Der Temperatureinstellbereich ist vom eingesetzten Sensortyp abhängig. Montage auf einer senkrechten Oberfläche. Anschluss: Reihenschaltung zwischen dem Versorgungsnetz und dem Heizregister.

Technische Daten für PULSER-M – Regler mit PI-Regelung, 230...400V AC, Wandmontage

Versorgungsspannung 230...400 (210...415 V AC), 50/60 Hz, 16 A, 1 oder 2 Phasen, automatische Anpassung an die Versorgungsspannung

• Schutzart: IP20
• Umgebungstemperatur: 0 bis 30°C
• Lagertemperatur: -40 bis+50°C
• Umgebungsfeuchte: max. 90 % RH (nicht kondensierend)
• Impulsperiode: 60 s
• Verlustleistung: 20 W bei Höchstlast
• P-Band: 20 K (schnelle Temperaturänderungen), 1,5 K (langsame Temperaturänderungen)
• I-Zeit: 6 Min, (schnelle Temperaturänderungen)
• Kabelanschluss: Federkraftklemme
• Montage: Wand
• Abmessungen: 95 x 153 x 41mm
• Ausgang (Last): Ohmsche Last, max. 16 A, min. 1 A
• Fühlereingänge: Externer Hauptfühler und externer Temperaturbegrenzungsfühler
• Sensorelement
• NTC Regin standard
• Sollwertbereich 0 bis 30 °C
• Sollwertalternativen
• Eingebautes Sollwertpotentiometer oder externer Sollwertgeber
• Nachtabsenkung 0...10 K

Anzeige Rote LED, die aufleuchtet, sobald das Heizelement mit Spannung versorgt wird.
