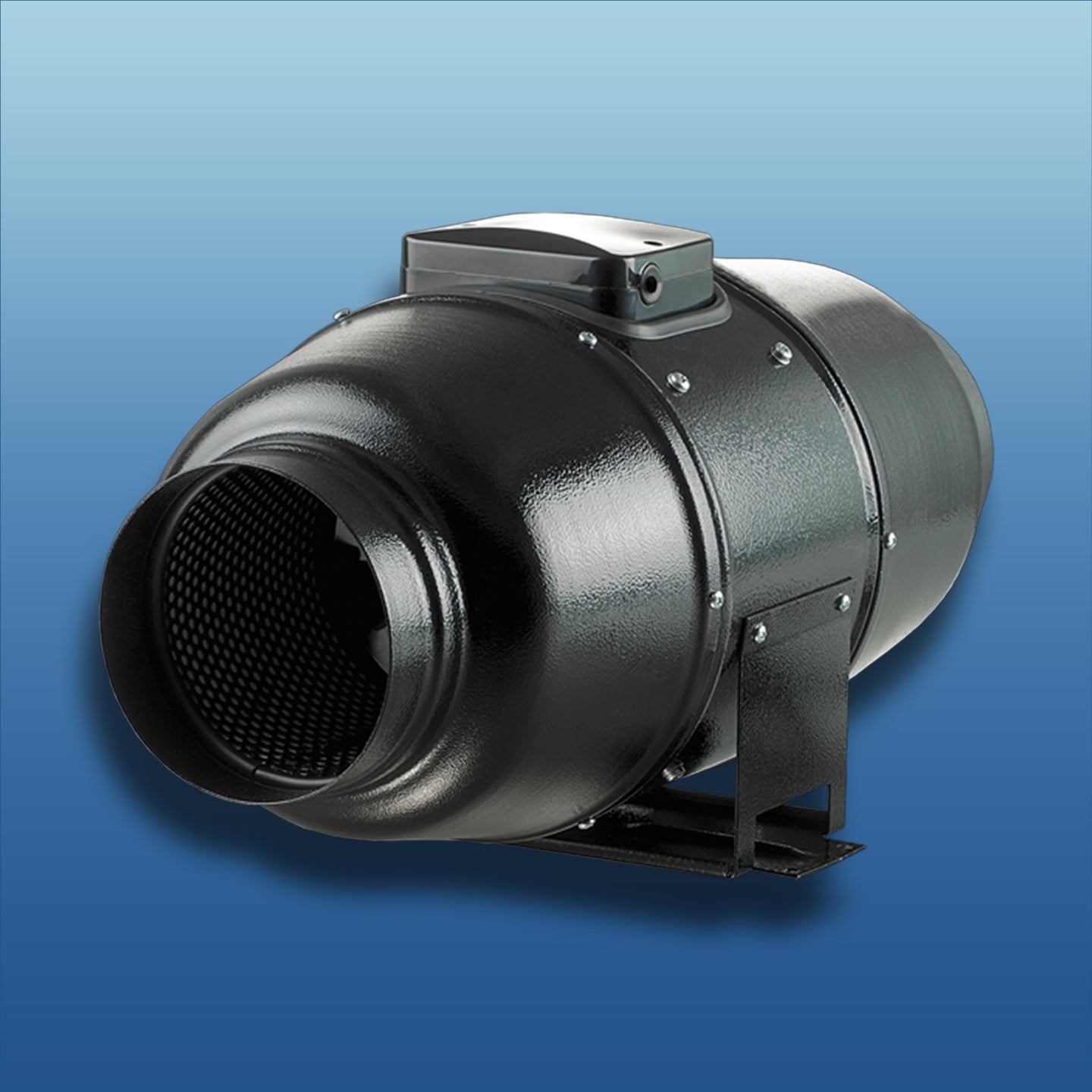

Rohrventilator Serie KTT Silent

2 Jahre Garantie

Einsatzgebiet:

Die Rohrventilatoren Serie KTT Silent sind die neue Generation von Rohrventilatoren im speziell entwickelten Gehäuse für geräuscharmen Betrieb bei hohen aerodynamischen Eigenschaften. Kompatibel mit Lüftungsrohren im Systemdurchmesser 100 bis 315 mm. Die Rohrventilatoren Serie KTT Silent vereinigen die technischen Eigenschaften und Kapazitäten von Axial- und Radialventilatoren und sichern so einen hohen Volumenstrom bei gleichzeitig hoher Druckleistung. Geeignet zur Be- und Entlüftung von verschiedenen Gewerbe- und Industrieräumen mit hohen Anforderungen an den Geräuschpegel, wie z. B. Bibliotheken, Konferenzräume, Bildungseinrichtungen, Kindergärten, uvm.

Aufbau:

Das Außengehäuse ist aus pulverbeschichtetem Stahl gefertigt. Die akustischen Wellen strömen über das innere perforierte Gehäuse und werden in einem bestimmten Winkel auf die Schallisolierungsschicht geleitet. Schall- und Wärmeisolierung durch eine 50 mm dicke Mineralwolleschicht. Das perforierte Gehäuse und das schalldämmende Material dienen dazu, eine Schalldämpfung mit breitem Spektrum zu erreichen. Das innere Gehäuse sowie das Laufrad werden aus hochwertigem Kunststoff gefertigt.

Dank des konischen Laufrades und des speziell geformten Profils der Laufradschaufeln erhöht sich die Zirkulargeschwindigkeit des Luftstromes, wodurch ein höherer Druck und Luftdurchsatz im Vergleich zu konventionellen Axialventilatoren erzeugt wird. Der Lufttrichter, das speziell konstruierte Laufrad und die Leitschaufeln am Ausgang des Ventilatorgehäuses verteilen den Luftstrom so, dass die beste Kombination aus Volumenstrom und hohem Druck bei niedrigem Geräuschpegel erreicht wird. Der Anschluss an das Stromnetz erfolgt über den externen Klemmkasten am Ventilatorgehäuse.

Motor:

Zweistufige hocheffiziente Einphasenmotoren mit niedrigem Energieverbrauch. Die Motoren haben einen thermischen Überlastungsschutz. Die Kugellager sichern eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt.

Montage:

Einbau in einer beliebigen Stelle des Rohrsystems: am Anfang, in der Mitte oder am Ende. Der Ventilator kann in beliebiger Position montiert werden. Mehrere Ventilatoren können in einem Lüftungssystem montiert werden. Parallele Montage ist empfohlen zur Erhöhung des Luftvolumenstroms und die Montage in Reihe ist empfohlen zur Erhöhung des Betriebsdrucks. Die Befestigung am Fußboden, an der Wand oder an der Decke erfolgt mit Hilfe der Befestigungswinkel am Ventilatorgehäuse.

Lieferumfang:

• Ventilator
• Betriebsanleitung
