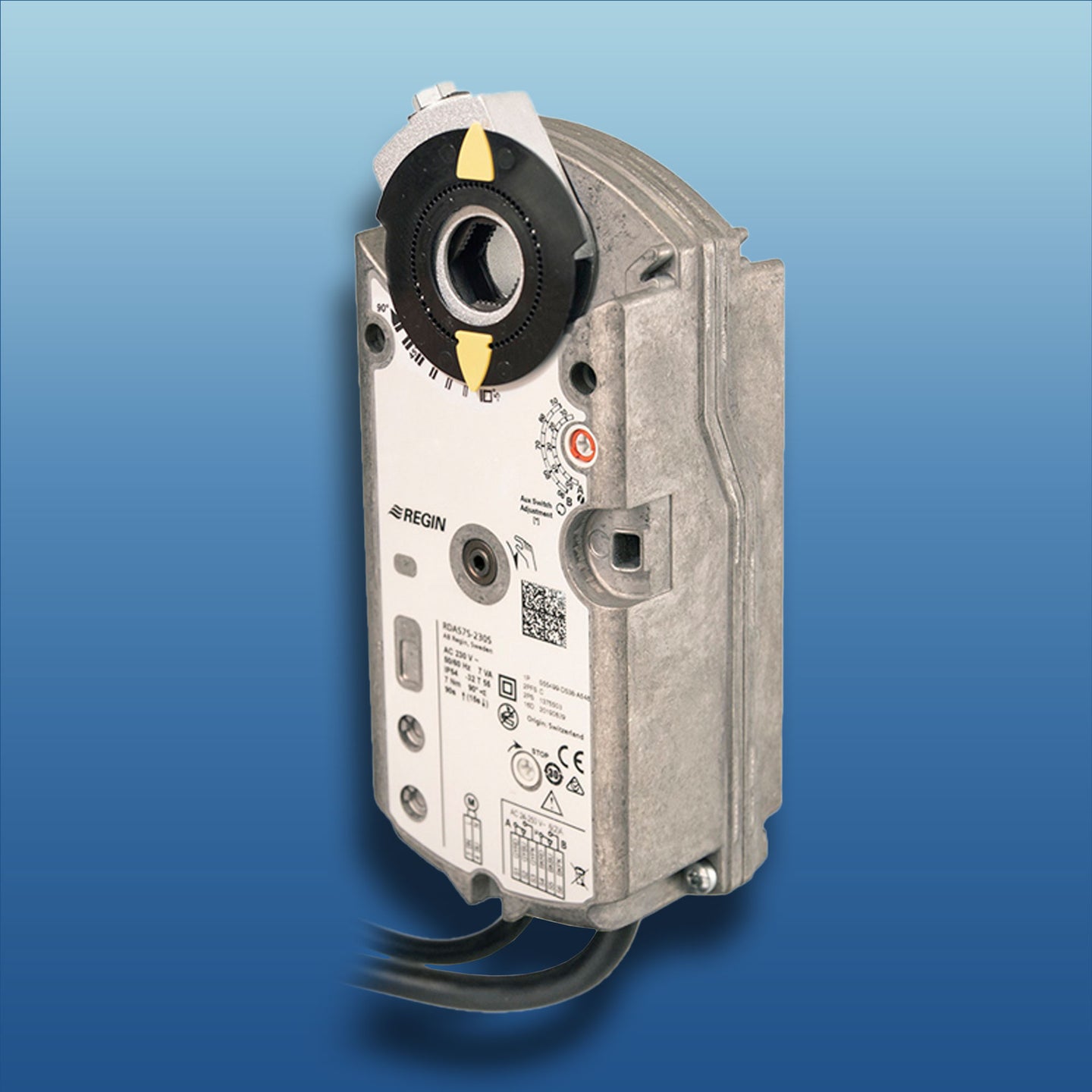

REGIN Klappenstellantrieb RDAS 7 Nm

Klappenstellantrieb mit Federrücklauf (7 Nm). Für 2-Punkt (Auf/Zu) oder 0…10 V Stellsignal.

• Drehmoment 7 Nm
• Federrücklauf
• Für Klappenflächen bis zu 1,5 m²
• Sonderausführungen mit Hilfsschaltern
• 24 V und 230 V Versorgungsspannung
• 2-Punkt (Auf/Zu) oder 0(2)…10 V Stellsignal
• Handverstellung

Anwendung:
Stellantriebe mit Federrücklauf werden in Lüftungs- und Klimaanlagen zum Betätigen von Luftklappen und Luftdrosseln eingesetzt. Der Stellantrieb kann für Klappenflächen bis zu 1,5 m² verwendet werden, je nach Gängigkeit. Sie können auch in Lüftungsabschnitten zum Einsatz kommen, in denen der Antrieb bei Stromausfall in eine Notstellung (Nullstellung) gehen muss.

Funktion:
Wenn die Versorgungsspannung angeschlossen wird, fährt der Antrieb in eine dem Steuersignal (2-Punkt oder 0...10 V) entsprechende Arbeitsstellung. Bei Stromausfall oder Abschalten der Betriebsspannung bringt die Rückstellfeder den Antrieb in die mechanische Nullstellung.

Der Klappenantrieb ist auch manuell verstellbar.

Installation:
Die Montage des Stellantriebs erfolgt mittels der Verdrehsicherung (Lochband mit eingepresstem Bolzen dient zur Fixierung des Antriebs). Die Einbaulage des Antriebs ist so zu wählen, dass die Einstellelemente am Gehäusedeckel und die Kabelzuführung gut zugänglich sind. Um das Drehmoment zu verdoppeln, montieren Sie zwei gleiche Antriebstypen auf derselben Klappenachse (Powerpack- oder Tandem-Montage).

Bei der Montage muss der Antrieb, je nach gewünschter Drehrichtung, um 180° gewendet werden.

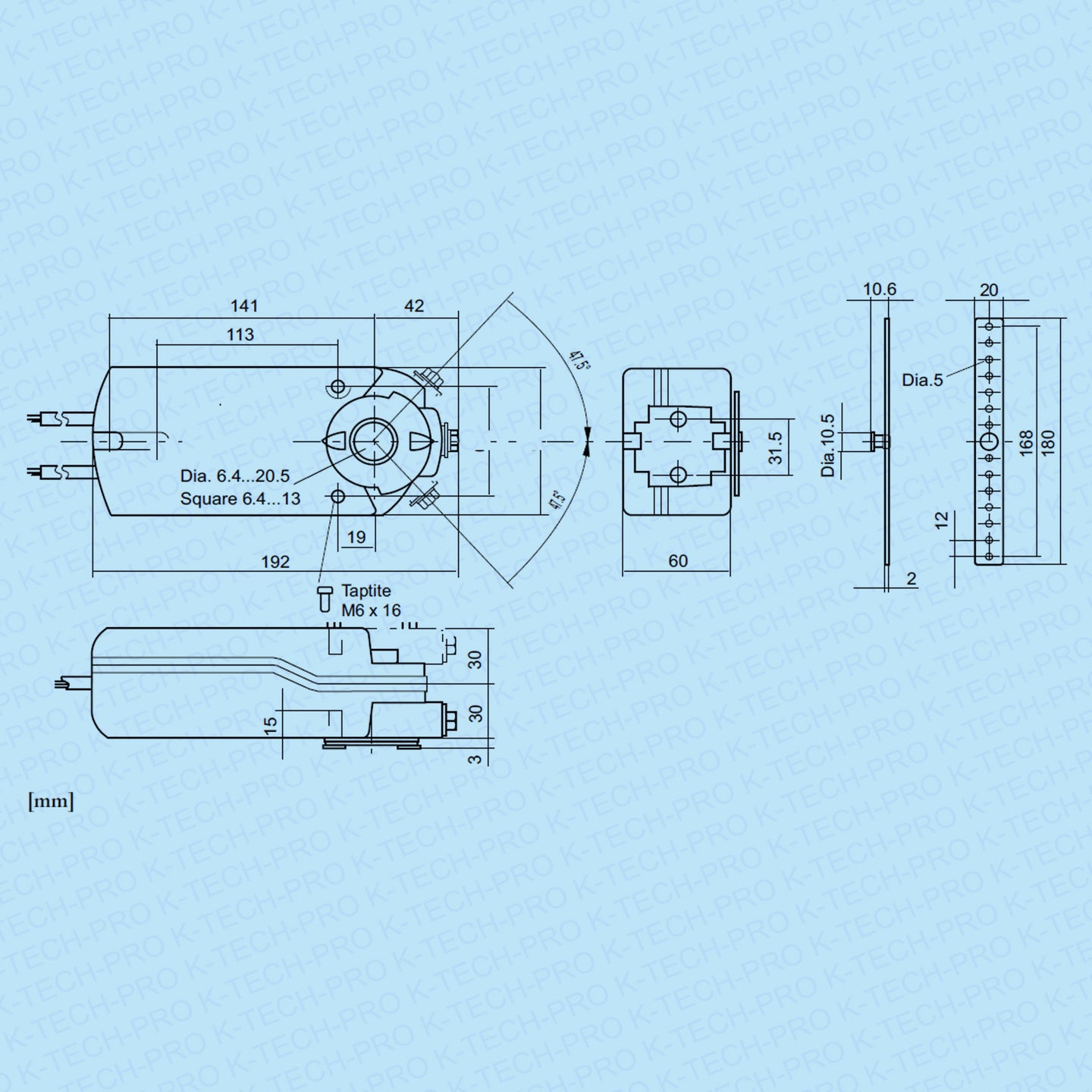

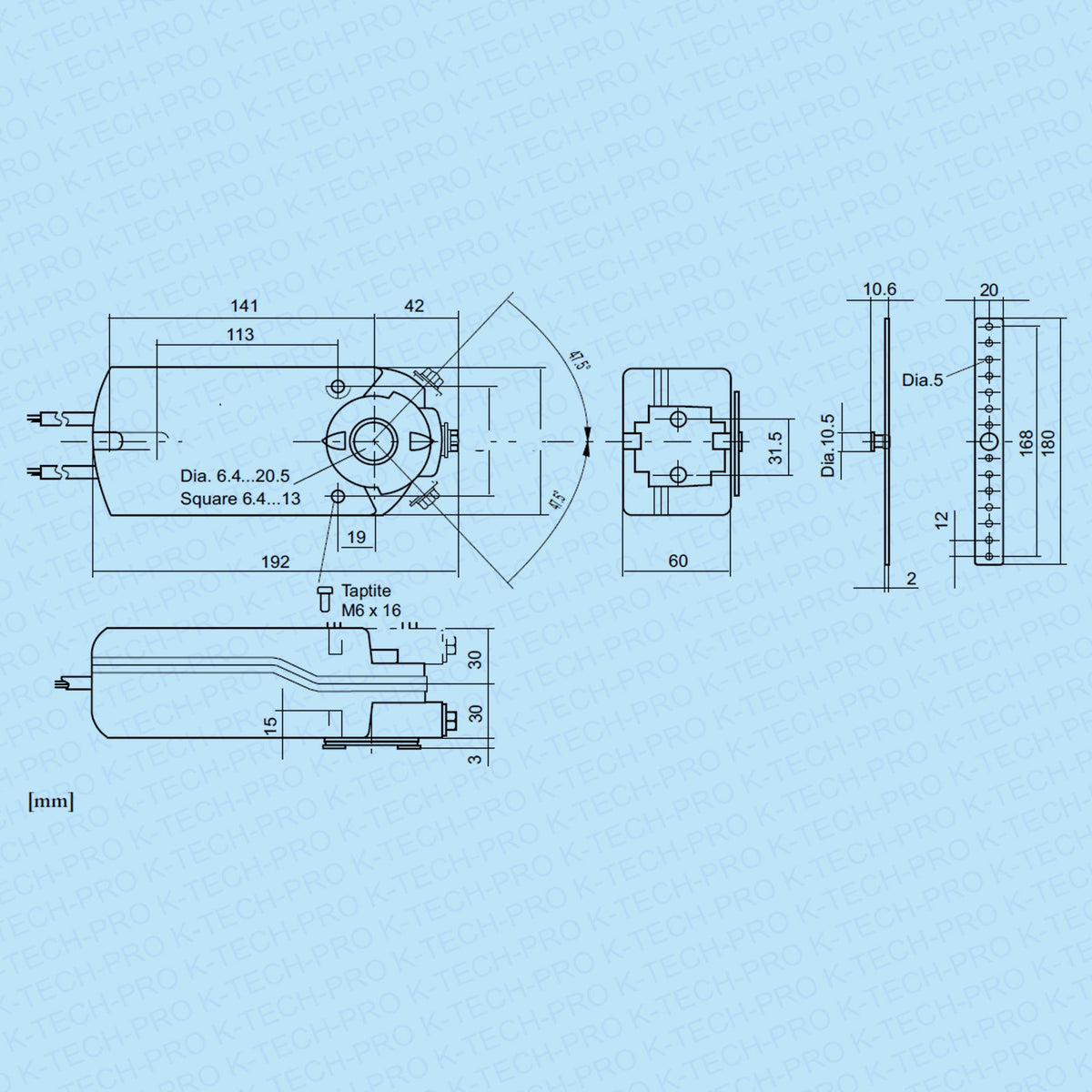

Die Verdrehsicherung (siehe Abmessungen) ist erforderlich bei Montage auf die Klappenachse. Genügende Eingrifftiefe des Bolzens in das

Antriebsgehäuse muss gewährleistet sein.

Der Achsadapter und das weitere Zubehör sind nicht vormontiert, da je nach Rechts- oder Linkslauf und Länge der Klappenachse diese Teile anders zusammengesetzt werden müssen.
